Chiều dài bu lông neo được tính theo công thức: L = L1 (đoạn chôn trong bê tông) + L2 (đoạn bẻ móc) + L3 (đoạn ren lộ trên mặt móng). Trong đó L1 thường bằng 15–25 lần đường kính, L2 khoảng 4 lần đường kính với neo J, L và L3 gồm bản mã, long đền, hai đai ốc cùng 2–3 bước ren dự phòng.
Công thức tính chiều dài bu lông neo móng

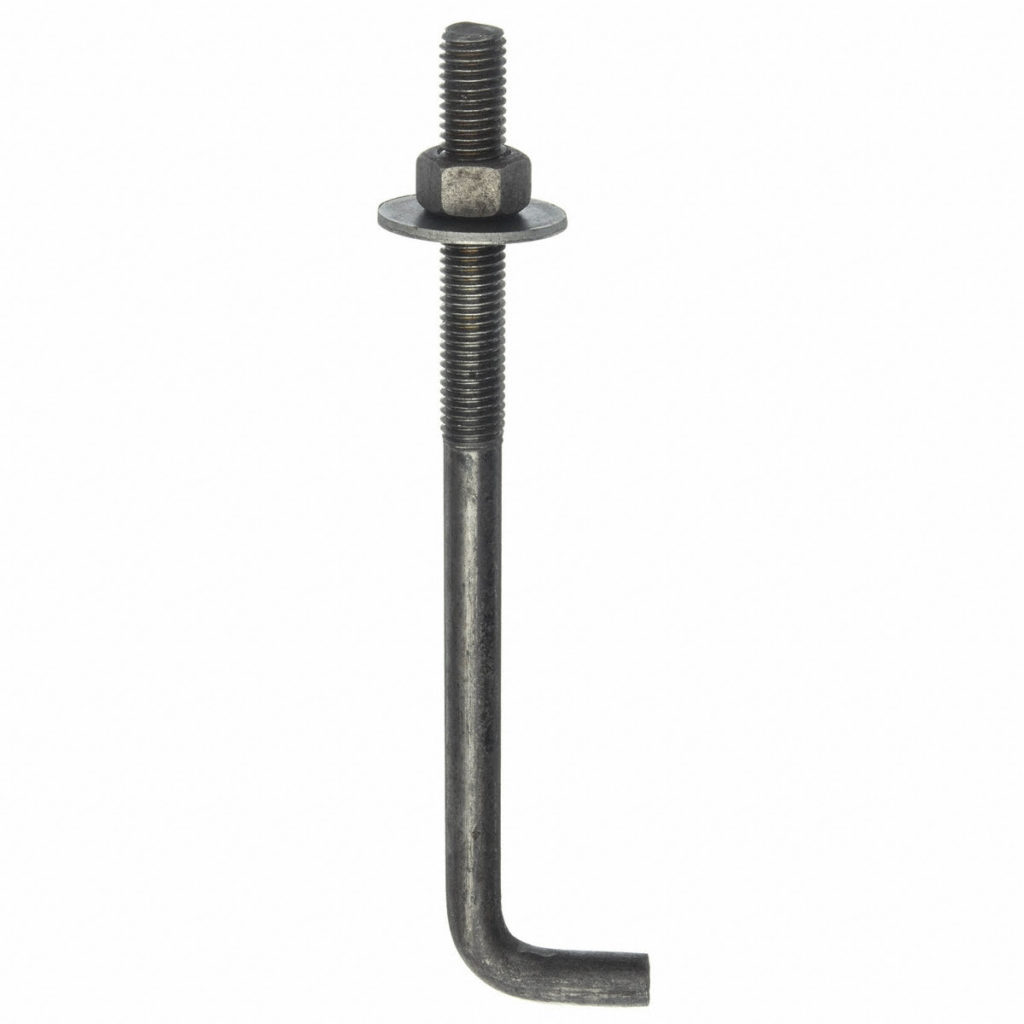

Với bu lông neo kiểu J hoặc L thông dụng cho nhà thép tiền chế:
| Thành phần | Ký hiệu | Cách tính thông dụng |
|---|---|---|
| Đoạn chôn trong bê tông | L1 | 15–25 x đường kính (theo thiết kế) |
| Đoạn bẻ móc J, L | L2 | Khoảng 4 x đường kính (tối thiểu 3d) |
| Bản mã + vữa cán nền | t | Theo bản vẽ, thường 20–50 mm |
| Hai đai ốc | 2m | Mỗi đai ốc cao khoảng 0,8 x đường kính |
| Long đền + ren dự phòng | dp | 10–20 mm |
Chiều dài đặt hàng L = L1 + L2 + t + 2m + dp, làm tròn lên bội số 50 mm để thuận tiện gia công. Lưu ý: chiều dài ghi trên bản vẽ có thể đã gồm hoặc chưa gồm đoạn bẻ móc — cần xác nhận với thiết kế trước khi đặt.
Ví dụ tính cụ thể với neo M24 kiểu J
Giả sử thiết kế yêu cầu chôn 20d, bản mã 30 mm: L1 = 20 x 24 = 480 mm; L2 = 4 x 24 = 96 mm; t = 30 mm; hai đai ốc = 2 x 19 = 38 mm; long đền + dự phòng = 16 mm. Tổng = 660 mm, làm tròn đặt hàng M24 x 700. Đối chiếu nhanh các thông số bước ren, cỡ đai ốc trong bảng tra kích thước bu lông neo M12–M64.
Bảng chiều dài gợi ý theo đường kính
| Đường kính | Chôn 15d | Chôn 20d | Chôn 25d |
|---|---|---|---|
| M16 | 400 mm | 480 mm | 560 mm |
| M20 | 500 mm | 600 mm | 700 mm |
| M24 | 600 mm | 700 mm | 800 mm |
| M30 | 750 mm | 900 mm | 1050 mm |
Giá trị đã cộng bẻ móc, ren lộ tiêu chuẩn và làm tròn. Đây là số gợi ý khi chưa có bản vẽ; hồ sơ thiết kế luôn là căn cứ cuối cùng.
Ba lỗi hay gặp khi tính chiều dài
Thứ nhất, nhầm chiều dài tổng với chiều dài chôn khiến neo hụt ren khi dựng cột. Thứ hai, quên trừ hoặc cộng lớp vữa cán nền dưới bản mã. Thứ ba, không tính dung sai ren sau mạ kẽm nhúng nóng làm đai ốc siết kẹt. Trước khi chốt, nên đọc lại quy cách bu lông neo tiêu chuẩn và cách chọn cấp bền theo tải trọng.
Câu hỏi thường gặp về chiều dài bu lông neo
Chiều dài chôn tối thiểu là bao nhiêu?
Thông dụng từ 15 lần đường kính trở lên với bê tông mác 250+; kết cấu chịu nhổ lớn dùng 20–25d hoặc theo tính toán neo của thiết kế. Không tự ý giảm dưới 12d.
Ren lộ bao nhiêu là đủ?
Đủ để xuyên bản mã, long đền, siết hai đai ốc và dư 2–3 bước ren. Với M20–M24 thường cần ren lộ 70–90 mm.
Đặt neo dài hơn bản vẽ có sao không?
Dài hơn 20–30 mm thường chấp nhận được và an toàn hơn thiếu; tuy nhiên ren lộ quá dài gây vướng và tốn chi phí. Thiếu chiều dài là lỗi nghiêm trọng phải thay thế.
COGA có tính giúp chiều dài theo bản vẽ không?
Có. Gửi bản vẽ móng hoặc ảnh chi tiết neo qua Zalo 070 6789 416, kỹ thuật COGA bóc tách chiều dài, số lượng và báo giá trong ngày.
Cần đặt bu lông neo đúng chiều dài? Tham khảo kiến thức nền về bu lông neo, xem trang tổng hợp bu lông neo M12–M64 hoặc đặt nhanh bu lông neo M24 có sẵn tại kho.
