Mạ kẽm nhúng nóng bu lông neo (Hot-Dip Galvanizing – HDG) là phương pháp nhúng bu lông đã gia công hoàn chỉnh vào bể kẽm nóng chảy khoảng 450°C, tạo lớp hợp kim kẽm-sắt bám chặt vào bề mặt thép, bảo vệ chống ăn mòn bằng cả hàng rào vật lý lẫn cơ chế bảo vệ hy sinh (cathodic protection). Đây là phương án xử lý bề mặt được khuyến nghị cho hầu hết bu lông neo lắp đặt ngoài trời hoặc chôn trong bê tông tại Việt Nam. Bài viết phân tích tiêu chuẩn áp dụng, độ dày lớp mạ, ảnh hưởng đến ren sau khi mạ, và so sánh với mạ kẽm điện phân để giúp người mua chọn đúng phương án theo môi trường công trình.
1. Cơ Chế Bảo Vệ Của Mạ Kẽm Nhúng Nóng
Lớp mạ nhúng nóng bảo vệ thép nền theo hai cơ chế song song:
- Bảo vệ vật lý (barrier protection): lớp kẽm ngăn oxy và hơi ẩm tiếp xúc trực tiếp với thép bên dưới.
- Bảo vệ hy sinh (cathodic/sacrificial protection): kẽm có điện thế âm hơn thép, nên tại các vị trí trầy xước lộ thép, kẽm xung quanh sẽ ăn mòn thay cho thép nền — đây là ưu điểm vượt trội so với sơn phủ hoặc mạ điện phân, vốn mất tác dụng bảo vệ ngay khi lớp phủ bị trầy.

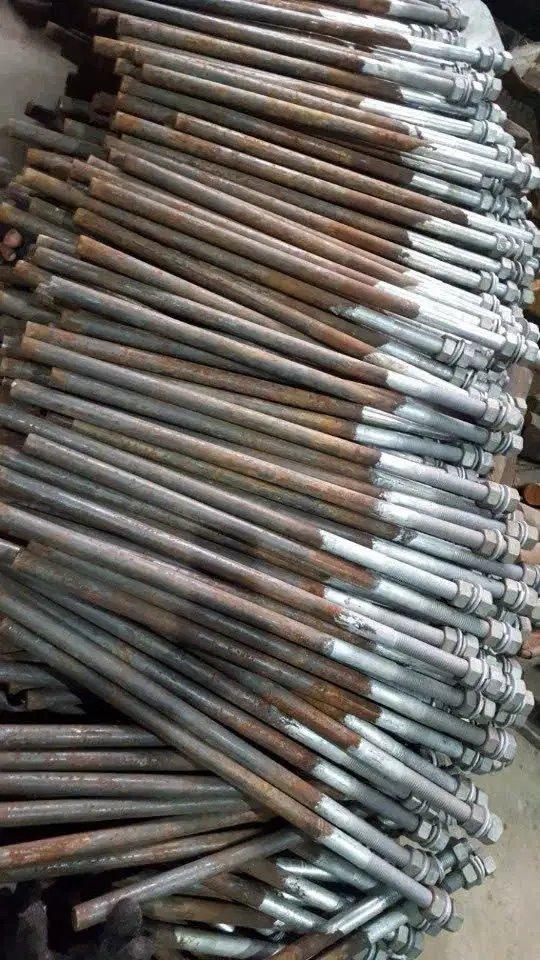

Bulong neo chờ xử lý mạ kẽm nhúng nóng trước khi giao cho công trình
2. Tiêu Chuẩn Áp Dụng — Phân Biệt ASTM A123 và ASTM A153 (Điểm Hay Bị Nhầm)
Nhiều tài liệu kỹ thuật gộp chung “tiêu chuẩn mạ kẽm nhúng nóng” vào một mối, nhưng thực tế có hai tiêu chuẩn ASTM khác nhau tùy loại sản phẩm:
| Tiêu chuẩn | Phạm vi áp dụng | Độ dày lớp mạ tham khảo |
|---|---|---|
| ASTM A123 / TCVN 5408:2007 | Kết cấu thép hình, tôn, thép tấm gia công (không phải bu lông) | 45–100 µm tùy độ dày vật liệu nền |
| ASTM A153 (tương ứng ISO 10684) | Bu lông, đai ốc, long đền, phụ kiện ren — đúng nhóm sản phẩm bu lông neo | 45–85 µm tùy đường kính (bu lông lớn mạ dày hơn) |
Đây là điểm kỹ thuật quan trọng: khi hồ sơ nghiệm thu yêu cầu “mạ theo ASTM A123” cho bu lông neo, thực chất cần đối chiếu đúng ASTM A153/ISO 10684 vì đây mới là tiêu chuẩn dành riêng cho chi tiết ren. Yêu cầu chứng từ thử nghiệm ghi rõ tiêu chuẩn áp dụng để tránh nhầm lẫn khi tư vấn giám sát kiểm tra hồ sơ.
3. Quy Trình Mạ Kẽm Nhúng Nóng Bu Lông Neo
- Làm sạch bề mặt: tẩy dầu mỡ, gỉ sét bằng hóa chất hoặc phun bi.
- Tẩy gỉ axit (pickling): ngâm trong dung dịch axit HCl loãng loại bỏ oxit sắt còn sót.
- Trợ dung (fluxing): ngâm dung dịch amoni clorua giúp kẽm bám dính tốt hơn.
- Sấy khô: loại bỏ hoàn toàn hơi nước trước khi nhúng kẽm để tránh nổ hơi.
- Nhúng kẽm nóng chảy: nhúng ngập hoàn toàn ở nhiệt độ ~450°C trong vài phút.
- Làm nguội và ly tâm (với chi tiết nhỏ): loại bỏ kẽm dư thừa, tránh đọng kẽm ở ren.
- Kiểm tra: đo độ dày lớp mạ bằng thiết bị đo từ tính, kiểm tra ren bằng calibre (ren gauge).

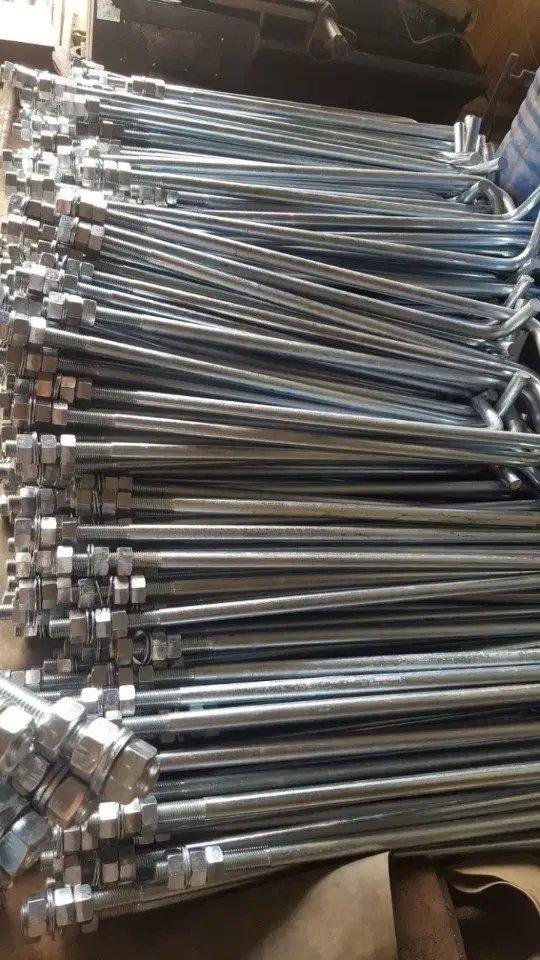

Bulong neo hình J, L sau khi hoàn thiện mạ kẽm nhúng nóng
4. So Sánh Mạ Kẽm Nhúng Nóng, Mạ Điện Phân Và Thép Đen
| Tiêu chí | Mạ kẽm nhúng nóng (HDG) | Mạ kẽm điện phân | Thép đen (không mạ) |
|---|---|---|---|
| Độ dày lớp phủ | 45–85 µm | 5–25 µm | Không có |
| Tuổi thọ ngoài trời VN | 15–30 năm | 3–8 năm | 1–3 năm (rỉ nhanh) |
| Cơ chế bảo vệ | Vật lý + hy sinh | Vật lý + hy sinh (mỏng hơn) | Không có |
| Chi phí | Trung bình – cao | Thấp | Thấp nhất |
| Phù hợp môi trường | Ngoài trời, ẩm, chôn bê tông | Trong nhà, ẩm thấp | Trong nhà khô, tạm thời |
5. Ảnh Hưởng Đến Ren Sau Khi Mạ — Vấn Đề Cần Lưu Ý
Lớp mạ kẽm nhúng nóng dày 45–85 µm làm tăng đường kính ren khoảng 0,1–0,2 mm mỗi bên — đủ để gây kẹt ren nếu đai ốc không được gia công bù trừ dung sai trước. Có hai cách xử lý phổ biến:
- Ta rô lại ren sau khi mạ (over-tapping): áp dụng cho đai ốc, đảm bảo vặn trơn tru nhưng làm mất một phần lớp mạ trong ren — cần đai ốc mạ kẽm nhúng nóng riêng theo cùng tiêu chuẩn.
- Cắt ren với dung sai bù trừ trước khi mạ (oversize before galvanizing): phổ biến hơn cho bu lông neo, đảm bảo lớp mạ nguyên vẹn trên toàn bộ ren.
Ngoài ra, với bu lông neo cấp bền trên 10.9, cần đặc biệt lưu ý nguy cơ giòn hydro (hydrogen embrittlement) phát sinh trong bước tẩy gỉ axit — đây là lý do cấp bền cao thường được khuyến nghị xử lý bằng phương pháp mạ khác (mạ cơ hoặc mạ điện có xử lý khử hydro) thay vì nhúng nóng trực tiếp. Xem thêm phân tích chi tiết tại bài cấp bền bu lông neo.
Bulong neo và ty ren mạ kẽm nhúng nóng sẵn hàng tại kho COGA
6. Khi Nào Bắt Buộc Phải Dùng Mạ Kẽm Nhúng Nóng?
- Công trình cách bờ biển dưới 5 km (môi trường muối biển ăn mòn nhanh).
- Bu lông neo có phần lộ ra ngoài bê tông, tiếp xúc trực tiếp mưa nắng.
- Khu vực có độ ẩm cao quanh năm hoặc mưa nhiều (Nam Bộ, Tây Nguyên mùa mưa).
- Dự án yêu cầu tuổi thọ thiết kế trên 20 năm theo hồ sơ kỹ thuật.
- Kết cấu khó bảo trì, thay thế sau khi lắp đặt (neo móng chôn vĩnh viễn).
7. Tuổi Thọ Thực Tế Theo Môi Trường
| Môi trường | Tuổi thọ ước tính (HDG 65 µm) |
|---|---|
| Trong nhà, khô ráo | > 40 năm |
| Ngoài trời, nội địa, độ ẩm trung bình | 20–30 năm |
| Ven biển 1–5 km, độ mặn cao | 10–15 năm |
| Khu công nghiệp hóa chất, khí SO2/muối cao | 5–10 năm (nên cân nhắc inox thay thế) |
Với môi trường ăn mòn nặng (hóa chất, ven biển sát mép nước), nên cân nhắc chuyển sang inox 316 thay vì chỉ tăng độ dày lớp mạ kẽm — xem thêm tại chuyên trang bu lông neo COGA.
8. Lỗi Thường Gặp Khi Đặt Hàng Bu Lông Neo Mạ Kẽm Nhúng Nóng
- Không ghi rõ tiêu chuẩn mạ trong đơn hàng — dẫn đến nhà cung cấp tự chọn độ dày, có thể không đạt yêu cầu nghiệm thu.
- Đặt đai ốc mạ điện phân đi kèm bu lông mạ nhúng nóng — hai lớp mạ khác độ dày dễ gây kẹt ren hoặc ăn mòn điện hóa (galvanic corrosion) nếu vật liệu nền khác nhau.
- Không kiểm tra ren trước khi vận chuyển đến công trường — lớp kẽm dư đọng ở ren có thể gây kẹt khi lắp, cần yêu cầu nhà cung cấp kiểm tra bằng ren gauge trước khi giao.
- Chọn mạ nhúng nóng cho bu lông cấp bền trên 10.9 — rủi ro giòn hydro, nên hỏi kỹ nhà cung cấp về phương án xử lý phù hợp.
Để hiểu nền tảng công nghệ này, bạn có thể đọc thêm mạ kẽm nhúng nóng là gì và quy trình 7 bước, nắm lại kiến thức tổng quan về bu lông neo và đối chiếu bảng tra kích thước neo M12–M64 trước khi chốt quy cách mạ.
Bulong neo mạ kẽm nhúng nóng đóng gói trước khi giao công trình
9. Câu Hỏi Thường Gặp
Mạ kẽm nhúng nóng khác gì mạ kẽm điện phân?
Khác nhau chủ yếu ở độ dày và tuổi thọ. Mạ nhúng nóng dày 45–85 µm, tuổi thọ ngoài trời 15–30 năm. Mạ điện phân chỉ dày 5–25 µm, tuổi thọ 3–8 năm, phù hợp môi trường trong nhà hoặc ít tiếp xúc ẩm hơn.
Tiêu chuẩn nào áp dụng đúng cho bu lông neo mạ kẽm?
ASTM A153 (tương ứng ISO 10684) là tiêu chuẩn dành riêng cho bu lông, đai ốc, long đền — khác với ASTM A123/TCVN 5408 vốn áp dụng cho kết cấu thép hình. Nên yêu cầu chứng từ ghi đúng ASTM A153 khi đặt hàng bu lông neo mạ nhúng nóng.
Mạ kẽm nhúng nóng có làm hỏng ren bu lông không?
Không, nếu ren được gia công với dung sai bù trừ trước khi mạ hoặc ta rô lại sau khi mạ đúng kỹ thuật. Vấn đề chỉ phát sinh khi nhà sản xuất bỏ qua bước bù trừ này.
Bu lông neo cấp bền cao có mạ kẽm nhúng nóng được không?
Cấp bền đến 10.9 vẫn mạ nhúng nóng được nếu kiểm soát tốt quy trình. Trên 10.9 (ví dụ 12.9), nguy cơ giòn hydro tăng cao, nên cân nhắc phương án xử lý bề mặt khác.
Làm sao kiểm tra độ dày lớp mạ khi nhận hàng?
Dùng thiết bị đo độ dày lớp phủ bằng từ tính (magnetic thickness gauge) tại nhiều điểm trên bề mặt, đối chiếu với độ dày tối thiểu theo ASTM A153 cho từng nhóm đường kính.
COGA có cung cấp bu lông neo mạ kẽm nhúng nóng đúng tiêu chuẩn không?
Có. COGA gia công và cung cấp bu lông neo mạ kẽm nhúng nóng theo yêu cầu bản vẽ, kèm CO/CQ và hỗ trợ kiểm tra độ dày lớp mạ trước khi giao hàng.
Cần bu lông neo mạ kẽm nhúng nóng đúng tiêu chuẩn cho công trình? Gửi bản vẽ và môi trường lắp đặt để COGA tư vấn và báo giá trong 30 phút.
📞 Gọi/Zalo: 070 6789 416 · Tham khảo thêm: Tổng quan bu lông neo & bảng kích thước, Cấp bền bu lông neo, Bu lông neo mạ nhúng nóng / mạ điện phân.
Toàn bộ kiến thức nền tảng về sản phẩm được tổng hợp trong hướng dẫn toàn diện về bu lông neo.
