Gia công bulong neo theo bản vẽ là dịch vụ sản xuất bulong neo theo đúng kích thước, hình dạng và cấp bền do kỹ sư kết cấu chỉ định, áp dụng khi công trình cần quy cách ngoài phạm vi hàng có sẵn kho — ví dụ đường kính lớn M42–M64, hình dạng uốn đặc biệt hoặc chiều dài phi tiêu chuẩn. Trang tổng quan bulong neo M12–M64 đã giới thiệu ngắn gọn dịch vụ này; bài viết dưới đây trình bày đầy đủ quy trình đặt hàng, thông tin cần chuẩn bị, thời gian gia công và cách kiểm tra chất lượng trước khi nhận hàng.
Khi nào cần gia công bulong neo theo bản vẽ thay vì mua hàng có sẵn?
Phần lớn công trình dân dụng và nhà xưởng phổ thông dùng được bulong neo có sẵn kho (thường từ M12 đến M36, theo các cấp bền và hình dạng phổ biến — xem bảng tra kích thước bulong neo M12–M64). Tuy nhiên, một số trường hợp cần đặt gia công riêng:
- Đường kính lớn (M42–M64): thường dùng cho nhà máy, tháp cao, thiết bị nặng — ít khi có sẵn tồn kho do nhu cầu không thường xuyên.
- Hình dạng phi tiêu chuẩn: bulong neo bẻ góc khác 90°/180°, kết hợp bản đế hàn theo thiết kế riêng.
- Chiều dài đặc biệt: móng sâu, kết cấu cần chiều dài chôn lớn hơn thông thường.
- Vật liệu hoặc cấp bền đặc thù: yêu cầu inox, hoặc cấp bền theo tiêu chuẩn nước ngoài (ASTM F1554 cho dự án FDI).
- Xử lý bulong neo bị lệch/thiếu tại công trường: cần bổ sung gấp theo đúng quy cách hiện trạng.
Thông tin cần chuẩn bị trước khi đặt gia công
Để nhà cung cấp báo giá và sản xuất chính xác ngay từ lần đầu, nên chuẩn bị đầy đủ:
- Bản vẽ chi tiết bulong neo (shop drawing): thể hiện rõ đường kính, tổng chiều dài, chiều dài đoạn ren, hình dạng uốn (góc độ, bán kính uốn) hoặc kích thước bản đế nếu có.
- Cấp bền vật liệu: 4.6, 5.6, 6.6 hoặc 8.8 — tương ứng với tải trọng thiết kế.
- Yêu cầu bề mặt: hàng đen, mạ kẽm điện phân hay mạ kẽm nhúng nóng (HDG). Với công trình ngoài trời hoặc ven biển nên ưu tiên mạ kẽm nhúng nóng — xem thêm mạ kẽm nhúng nóng bulong neo.
- Số lượng và đơn vị tính: theo cây hoặc theo kg, kèm số lượng đai ốc/long đền đi kèm nếu cần.
- Yêu cầu chứng từ: CO/CQ, biên bản nghiệm thu vật liệu nếu công trình yêu cầu hồ sơ hoàn công.
- Thời điểm cần hàng: để nhà cung cấp sắp xếp kế hoạch sản xuất phù hợp tiến độ đổ móng.
Quy trình đặt gia công bulong neo theo bản vẽ tại COGA
| Bước | Nội dung |
|---|---|
| 1. Gửi bản vẽ / yêu cầu | Khách hàng gửi bản vẽ kỹ thuật hoặc mô tả quy cách qua Zalo, email hoặc form liên hệ. |
| 2. Kỹ thuật rà soát | Đội ngũ kỹ thuật COGA kiểm tra bản vẽ, xác nhận lại các thông số còn thiếu (nếu có) trước khi báo giá. |
| 3. Báo giá và xác nhận đơn hàng | Gửi báo giá kèm thời gian giao hàng dự kiến; khách hàng xác nhận và đặt cọc theo thỏa thuận. |
| 4. Sản xuất và kiểm tra | Gia công theo bản vẽ; kiểm tra kích thước, ren và bề mặt mạ trước khi xuất kho. |
| 5. Giao hàng kèm chứng từ | Giao hàng kèm CO/CQ theo yêu cầu, hóa đơn VAT nếu cần. |
Thời gian gia công và lưu ý về tiến độ
Với các quy cách đặc biệt (M42–M64 hoặc hình dạng phi tiêu chuẩn), thời gian gia công tham khảo tại COGA là 3–7 ngày làm việc tùy số lượng và độ phức tạp của bản vẽ. Với công trình có kế hoạch đổ móng cố định, nên gửi bản vẽ và đặt hàng sớm ít nhất 1 tuần trước ngày cần lắp đặt để có đủ thời gian sản xuất, kiểm tra và vận chuyển — đặc biệt với các tỉnh xa kho hàng.

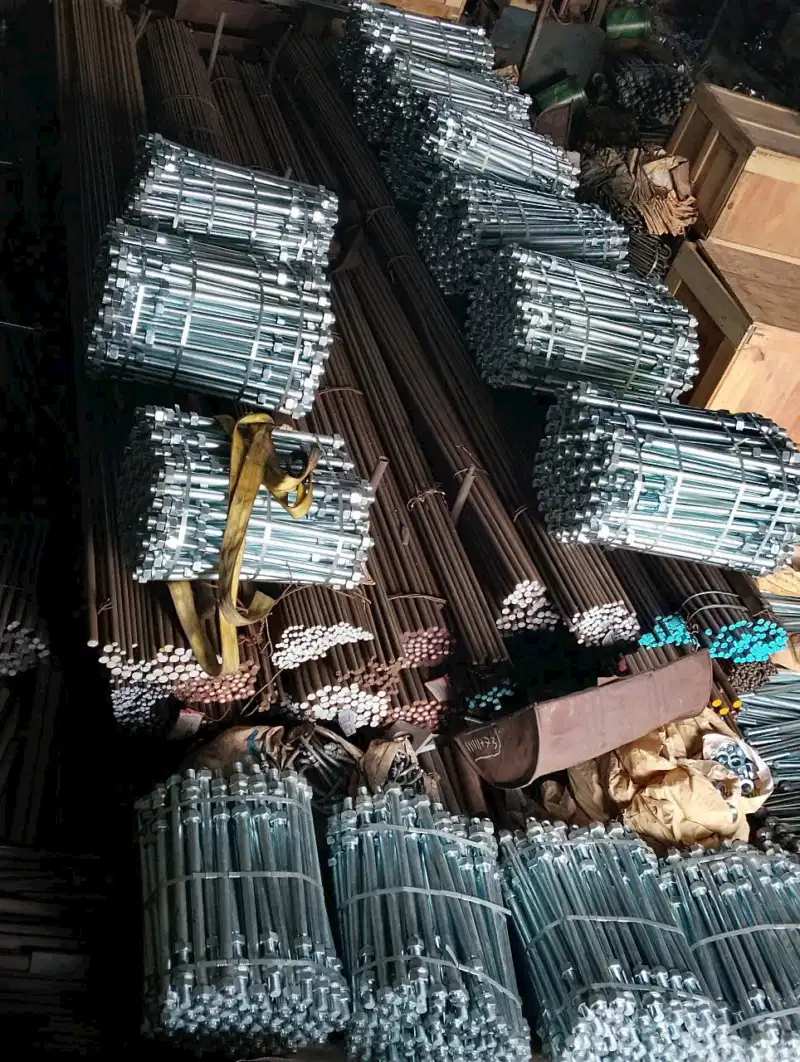

Cách kiểm tra chất lượng bulong neo gia công trước khi lắp đặt
- Đối chiếu kích thước với bản vẽ: đường kính, tổng chiều dài, chiều dài đoạn ren và góc uốn phải đúng dung sai cho phép.
- Kiểm tra ren: ren phải đều, không bavia, đai ốc vặn trơn tru bằng tay trên toàn bộ đoạn ren.
- Kiểm tra bề mặt mạ: lớp mạ kẽm phải đều, không bong tróc; với mạ kẽm nhúng nóng cần kiểm tra độ dày lớp phủ theo tiêu chuẩn đã thỏa thuận.
- Đối chiếu chứng từ: CO/CQ phải khớp với lô hàng thực nhận, ghi rõ cấp bền và tiêu chuẩn áp dụng.
Câu hỏi thường gặp
Gia công bulong neo theo bản vẽ mất bao lâu?
Thông thường 3–7 ngày làm việc tùy số lượng và độ phức tạp của quy cách. Đơn hàng số lượng lớn hoặc hình dạng phức tạp có thể cần thời gian dài hơn — nên xác nhận cụ thể khi đặt hàng.
Có bắt buộc phải có bản vẽ kỹ thuật mới đặt gia công được không?
Nên có bản vẽ hoặc ít nhất đầy đủ thông số (đường kính, chiều dài, hình dạng, cấp bền, bề mặt) để tránh sai lệch khi sản xuất. Nếu chưa có bản vẽ chính thức, đội ngũ kỹ thuật COGA có thể hỗ trợ tư vấn quy cách dựa trên mô tả yêu cầu.
Đặt gia công số lượng ít có được không?
Có thể nhận đơn hàng số lượng nhỏ để xử lý phát sinh tại công trường (ví dụ bổ sung bulong bị thiếu/lệch), tuy nhiên đơn giá trên mỗi cây có thể cao hơn so với đơn hàng số lượng lớn.
Bulong neo gia công có CO/CQ không?
Có, COGA cung cấp CO/CQ theo yêu cầu cho các lô hàng gia công, phục vụ hồ sơ nghiệm thu công trình.
Nếu bản vẽ thay đổi sau khi đã đặt gia công thì xử lý thế nào?
Cần thông báo ngay cho nhà cung cấp trước khi vào sản xuất. Nếu đã bắt đầu gia công theo bản vẽ cũ, việc điều chỉnh có thể phát sinh chi phí hoặc thời gian — nên xác nhận bản vẽ cuối cùng trước khi đặt hàng chính thức.
Cần gia công bulong neo theo bản vẽ riêng cho công trình? Gửi bản vẽ hoặc mô tả quy cách qua form liên hệ COGA hoặc gọi 070 6789 416 để được kỹ thuật rà soát và báo giá.
Nguồn tham khảo: thời gian gia công 3–7 ngày và các mốc quy cách M12–M64 theo dữ liệu đã công bố tại trang bulong-neo của COGA; tiêu chuẩn TCVN 1916:1995, DIN 931/933, ASTM F1554.
